Applications

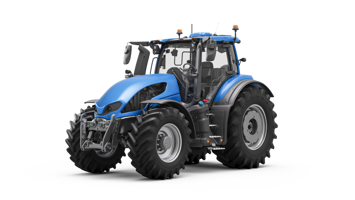

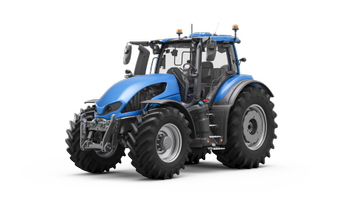

Le tracteur est le véhicule agricole par excellence, indispensable pour travailler dans les champs et les activités liées à l’agriculture. Sa fonction principale est de fournir la puissance nécessaire au remorquage des équipements et machines agricoles, à la réalisation des opérations de labour, de semis, de récolte et de transport.
Besoins:
Vérification de la position des pédales de commande
En savoir plus
Surveillance des angles de rotation du tracteur et des accessoires remorqués
En savoir plus
Contrôle de l'angle de braquage
En savoir plus
Surveillance de la pression du circuit hydraulique
En savoir plus
Réglage du débit de la pompe hydraulique
En savoir plus
Vérification de la position de l'attelage trois points
En savoir plus
Besoin:
Vérification de la position des pédales de commande
Un contrôle précis de la position des pédales de commande (par exemple l’accélérateur) est essentiel pour assurer une gestion efficace et sûre des performances du tracteur. Un système de détection précis vous permet d’optimiser la réponse du moteur, d’améliorer le confort de fonctionnement et de réduire la consommation d’énergie. La détection continue de la position de la pédale contribue à accroître la sécurité en garantissant que le véhicule répond de manière fiable et cohérente aux besoins de l’opérateur.
Solution:
Gefran propose le capteur rotatif GRA, une solution robuste et polyvalente, capable de garantir des performances stables.
- La technologie Hall sans contact garantit la stabilité des mesures et une longue durée de vie.
- Il est disponible avec une sortie redondante et avec diverses interfaces électriques, analogiques et numériques.
- Résistant aux chocs, aux vibrations et aux températures élevées.
Besoin:
Surveillance des angles de rotation du tracteur et des accessoires remorqués
La surveillance de l’angle de rotation entre le tracteur et la remorque, ainsi que des angles générés par les différents accessoires connectés, joue un rôle clé pour garantir des manœuvres précises et sûres. Une mesure précise permet d’éviter les contraintes mécaniques sur les articulations, de réduire le risque de collisions lors des virages et d’améliorer la stabilité globale du convoi agricole. Ce contrôle favorise une gestion plus efficace des opérations et une meilleure protection des équipements.
Solution:
Gefran propose le capteur angulaire GR3P, une solution fiable et robuste, typique des applications en milieu agricole.
Le GR3P est particulièrement adapté car :
- utilise la technologie à effet Hall sans contact, garantissant une longue durée de vie ;
- boîtier scellé avec de la résine, pour une protection maximale contre les agents extérieurs ;
- haute résistance aux chocs, aux vibrations et aux températures extrêmes.
Besoin:
Contrôle de l'angle de braquage
Le contrôle de l’angle de braquage est essentiel pour garantir une précision et une sécurité maximales lors de l’utilisation d’un tracteur. Un système de détection fiable permet à l’opérateur de garder le rayon de braquage sous contrôle, optimisant ainsi le positionnement du véhicule même dans des espaces restreints ou des terrains complexes. Cette surveillance réduit le risque d’instabilité, augmente la fluidité des opérations et contribue à maintenir la durée de vie et l’efficacité de la machine.
Solution:
Gefran propose le capteur rotatif sans arbre GRN qui assure un contrôle de direction précis et fiable.
Le GRN est particulièrement adapté car :
- utilise la technologie magnétique à effet Hall sans contact, idéale pour les mouvements répétitifs et une longue durée de vie ;
- compact et simple à installer ;
- offre une haute résistance aux chocs, aux vibrations et à l’eau, garantissant des performances constantes même dans des environnements difficiles.
Besoin:
Surveillance de la pression du circuit hydraulique
La surveillance de la pression dans le circuit hydraulique est une exigence fondamentale pour assurer le bon fonctionnement des tracteurs et maintenir leur efficacité opérationnelle. Un système de contrôle précis permet de détecter rapidement toute anomalie ou valeur hors limites, évitant ainsi les pannes qui pourraient compromettre la sécurité et provoquer des temps d’arrêt de la machine. Cette fonctionnalité garantit non seulement la continuité des performances, mais contribue également à réduire les coûts de maintenance et à prolonger la durée de vie des composants du système hydraulique.
Solution:
Les capteurs de pression KM permettent un contrôle précis et sûr de la pression du circuit hydraulique grâce aux caractéristiques suivantes :
- leur dimension réduite les rend faciles à installer, même dans des espaces limités ;
- haute résistance aux chocs, aux vibrations et aux températures élevées ;
- Certification SIL2/PLd, garantissant des normes élevées de sécurité fonctionnelle.
Besoin:
Réglage du débit de la pompe hydraulique
La régulation de la pompe hydraulique est un aspect fondamental pour le bon fonctionnement des systèmes de puissance à bord de la machine. Le contrôle précis de l’ouverture et de la fermeture des vannes permet une modulation optimale du débit du fluide, adaptant les performances aux besoins de fonctionnement réels. Cette gestion précise améliore l’efficacité énergétique du circuit et réduit l’usure des composants, augmentant ainsi la durée de vie globale du système et garantissant une plus grande fiabilité et sécurité dans les opérations.
Solution:
Pour répondre au besoin de régulation précise du débit de la pompe hydraulique, Gefran recommande le capteur angulaire sans arbre GRN car :
- ses dimensions compactes facilitent son intégration dans de petits espaces ;
- offre une grande résistance aux vibrations, assurant stabilité et durabilité ;
- Il est disponible avec des interfaces analogiques et numériques.
Besoin:
Vérification de la position de l'attelage trois points
Un contrôle précis de la position de l’attelage trois points, en particulier des bras inférieurs, est essentiel pour assurer une gestion optimale des outils rattachés au tracteur. Le réglage précis du positionnement angulaire permet d’adapter efficacement la profondeur et l’inclinaison de travail, améliorant ainsi la qualité des opérations agricoles. Cette surveillance permet de réduire les contraintes mécaniques sur les éléments de connexion, augmentant ainsi l’efficacité opérationnelle et garantissant une plus grande sécurité et fiabilité lors de l’utilisation sur le terrain.
Pour assurer un contrôle précis, exact et fiable de la position de l’attelage trois points et ainsi améliorer la productivité des machines agricoles, Gefran propose deux solutions alternatives.
Capteur rotatif avec arbre GRA
- La technologie Hall sans contact garantit la stabilité des mesures et une longue durée de vie.
- Disponible avec sortie redondante et avec différentes interfaces électriques, analogiques et numériques.
- Résistant aux chocs, aux vibrations et aux températures élevées.
Capteur de position linéaire magnétostrictif RK5
- Installation à l’intérieur du vérin hydraulique, sans encombrement extérieur ;
- technologie magnétostrictive sans contact, qui garantit la stabilité des mesures et une longue durée de vie ;
- conçu pour résister aux chocs, aux vibrations et aux contaminants agricoles.
Principe de fonctionnement:

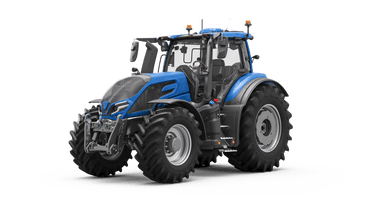

Le tracteur transmet la puissance générée par le moteur aux pièces mobiles et aux équipements connectés, assurant ainsi la traction et la capacité opérationnelle dans une large gamme d’applications agricoles et industrielles. En plus de fournir la force motrice, il gère des systèmes complexes tels que la direction, les circuits hydrauliques de levage et de déplacement, ainsi que le positionnement de la cabine et de l’attelage trois points.
Pour que toutes ces opérations soient effectuées en toute sécurité, avec précision et efficacité, le tracteur doit pouvoir compter sur une surveillance constante des paramètres mécaniques, hydrauliques et de stabilité.
Exigences et technologie:
Les tracteurs doivent intégrer des solutions de capteurs fiables, capables de fonctionner dans des environnements hostiles et de résister aux vibrations et aux impacts ainsi qu’aux agents externes agressifs. Les principales exigences technologiques concernent :
- le contrôle de la position des pédales de commande ;
- la surveillance de l’inclinaison du véhicule et des accessoires remorqués ;
- le contrôle de l’angle de braquage ;
- la surveillance de la pression du circuit hydraulique ;
- la régulation du débit de la pompe hydraulique ;
- contrôle de la position de l’attelage trois points.
Gefran répond à ces besoins avec une gamme complète de capteurs rotatifs, d’inclinaison, de pression et de position linéaire, conçus pour garantir fiabilité, sécurité et hautes performances dans les tracteurs et les machines agricoles.
