Applications
La plate-forme à ciseaux permet de soulever des opérateurs et des matériaux à la verticale de manière stable et sûre, grâce à une structure mécanique à pantographe actionnée par un système hydraulique ou électromécanique.
Ces machines sont utilisées dans de nombreux contextes, du bâtiment à la maintenance industrielle, où il est nécessaire d’atteindre des hauteurs élevées tout en conservant une base d’appui compacte et un levage parfaitement vertical.
Pour garantir un levage sûr et efficace, la plate-forme doit assurer un contrôle précis de la vitesse et de la hauteur de levage, la stabilité du châssis pendant l’utilisation, le positionnement correct du plan de travail et la surveillance constante de la pression du circuit hydraulique. Cela permet d’optimiser la sécurité,les performances et la durée de vie de la machine, même dans des environnements difficiles ou sur des surfaces irrégulières.
Besoins:
Contrôle de l'angle de braquage
En savoir plus
Surveillance de l'inclinaison du véhicule
En savoir plus
Contrôle de la hauteur de la plate-forme
En savoir plus
Réglage du positionnement des stabilisateurs
En savoir plus
Contrôle de la charge de la nacelle
En savoir plus
Besoin:
Contrôle de l'angle de braquage
Le contrôle précis de l’angle de braquage est essentiel pour assurer une maniabilité sûre et précise de la plate-forme à ciseaux, en particulier dans les espaces de travail confinés ou sur des surfaces irrégulières. Un système de détection fiable permet à l’opérateur de gérer en douceur les phases de positionnement, réduisant ainsi le risque de manœuvres incorrectes et améliorant la stabilité globale de la machine. Cela se traduit par une sécurité, une efficacité et une durée de vie opérationnelle accrues.
Solution:
Gefran propose le capteur rotatif sans arbre GRN, conçu pour les applications où la compacité et la fiabilité sont essentielles.
Caractéristiques principales :
- Technologie magnétique sans contact à effet Hall, garantissant une longue durée de vie ;
- Compact et facile à installer, il s’adapte facilement à différentes configurations de construction ;
- Offre une résistance élevée aux chocs, aux vibrations et aux agents externes.
Grâce à ces caractéristiques, le GRN assure un contrôle précis et fiable de la direction, contribuant ainsi à augmenter l’efficacité des véhicules mobiles.
Besoin:
Surveillance de l'inclinaison du véhicule
La surveillance de l’inclinaison du véhicule est une fonction essentielle pour assurer la stabilité et la sécurité opérationnelle de la plate-forme à ciseaux. Un système de détection précis permet d’identifier les variations de la position du châssis par rapport à la position optimale, réduisant ainsi le risque de renversement et maintenant l’équilibre de la machine même sur des terrains irréguliers.
Ce contrôle protège l’opérateur et l’équipement, améliore la sécurité lors des manœuvres et contribue à préserver les performances et la fiabilité dans le temps.
Solution:
La surveillance de l’inclinaison du châssis est essentielle pour garantir la stabilité et la sécurité de l’ensemble de la plate-forme, en particulier lorsqu’elle fonctionne sur des terrains irréguliers. Pour répondre à ce besoin, Gefran propose l’inclinomètre GIG.
Caractéristiques principales :
- Disponible en version à sortie simple ou redondante ;
- Boîtier du capteur scellé avec de la résine pour offrir une protection complète contre les agents extérieurs ;
- Haute résistance aux chocs et aux vibrations.
Grâce à leur précision, leur robustesse et leur compatibilité avec les systèmes de sécurité, les inclinomètres Gefran constituent la solution idéale pour garantir la stabilité du châssis des machines mobiles.
Besoin:
Contrôle de la hauteur de la plate-forme
Le contrôle de la hauteur de la plate-forme à ciseaux est une fonction essentielle pour garantir la bonne exécution des manœuvres de levage et maintenir la stabilité du plan de travail.
En général, la hauteur de la plate-forme est calculée à l’aide d’un capteur angulaire installé sur le premier pivot du système à pantographe, qui mesure l’angle entre la base et le bras. Cette donnée permet de déterminer avec précision la hauteur atteinte.
1 - 2
Pour contrôler la hauteur de la plate-forme, Gefran propose les capteurs rotatifs à arbre GRA et GR3P, basés sur la technologie Hall sans contact qui garantit la stabilité de la mesure et une longue durée de vie, idéale pour les mouvements répétitifs comme dans le cas du mécanisme à pantographe.
Capteur rotatif à arbre GRA
Caractéristiques principales :
- Disponible avec sortie redondante et différentes interfaces électriques, analogiques et numériques ;
- Capteur pouvant être équipé d’un large choix de leviers auxiliaires ;
- Résistant aux chocs, aux vibrations et aux températures élevées.
Capteur rotatif avec arbre GR3P
Caractéristiques principales :
- Conception compacte et robuste, qui simplifie l’installation même dans des espaces réduits ;
- Conception compacte, robuste et configurable avec différentes options mécaniques (entraxe, système de fixation et leviers auxiliaires) ;
- Haute résistance aux chocs, aux vibrations et aux températures jusqu’à 125 °C.
Les capteurs GRA et GR3P constituent une solution polyvalente et sûre pour le contrôle de la hauteur des plates-formes à ciseaux, garantissant des mouvements précis et une gestion fiable des opérations de levage.
Besoin:
Réglage du positionnement des stabilisateurs
Le positionnement correct des stabilisateurs est un aspect essentiel pour assurer la stabilité et la sécurité opérationnelle des plates-formes à ciseaux. Un système de surveillance précis permet de vérifier que chaque stabilisateur repose correctement et uniformément sur le sol, évitant ainsi les conditions de déséquilibre qui pourraient compromettre la sécurité de l’opérateur. Cette fonction améliore l’efficacité des manœuvres de levage, réduit le risque de renversement et préserve la durée de vie et la fiabilité de la machine.
1 - 3
Solution:
Pour contrôler le positionnement correct des stabilisateurs d’une plate-forme à ciseaux, Gefran propose les capteurs de pression de la série KM et le capteur de position linéaire RK-5.
Capteurs de pression série KM
Caractéristiques principales :
- Conception compacte, idéale pour les installations dans des espaces réduits ;
- Haute résistance aux chocs, aux vibrations et aux températures élevées ;
- Capteur certifié SIL2/PLd, garantissant des normes de sécurité fonctionnelle élevées.
Capteur linéaire magnétostrictif RK-5
Caractéristiques principales :
- Installation directe à l’intérieur du vérin hydraulique, sans encombrement extérieur ;
- Technologie magnétostrictive sans contact qui élimine l’usure et garantit une longue durée de vie ;
- Haute résistance aux chocs et aux vibrations.
Grâce à ces caractéristiques, les capteurs de pression KM et de position linéaire magnétostrictifs RK-5 constituent une solution fiable et robuste pour le contrôle du positionnement des stabilisateurs, alliant sécurité, efficacité et fiabilité.
Besoin:
Contrôle de la charge de la nacelle
Le contrôle de la charge sur la nacelle permet d’éviter les situations de surcharge qui pourraient compromettre la stabilité de la plate-forme et la sécurité de l’opérateur.
Un système de surveillance fiable détecte en temps réel les variations de pression dans le circuit hydraulique, en corrélant la valeur à la force exercée par la charge.
Cela permet de maintenir l’équilibre de la machine, d’éviter les blocages ou les renversements et de garantir une utilisation conforme aux normes de sécurité.
De plus, la mesure continue de la charge contribue à optimiser les performances du système de levage et à réduire les interventions de maintenance.
1 - 2
Gefran propose l’utilisation des capteurs de pression de la série KM comme solution fiable et efficace pour le contrôle indirect de la charge sur le panier.
Caractéristiques principales :
- Conception compacte, idéale pour les installations même dans des espaces réduits ;
- Haute résistance aux chocs, aux vibrations et aux températures élevées ;
- Capteur certifié SIL2/PLd, garantissant des normes élevées de sécurité fonctionnelle.
Grâce à ces caractéristiques, les transducteurs de pression KM constituent une solution pratique et robuste pour le contrôle de la charge de la nacelle, alliant sécurité, efficacité et fiabilité.
Principe de fonctionnement:

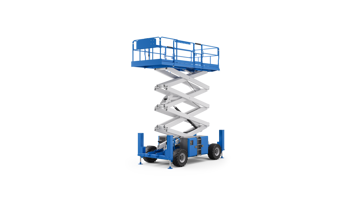

La plate-forme à ciseaux est constituée d’une série de bras croisés à pantographe qui, en s’étendant verticalement, soulèvent le plan de travail. Le mouvement d’extension et de rétraction s’effectue au moyen d’un système hydraulique ou électromécanique, actionné par un moteur qui fournit la puissance nécessaire au levage et à la descente contrôlée de la charge. Pendant le fonctionnement, le système de contrôle régule la pression et le débit d’huile dans le circuit hydraulique afin d’obtenir des mouvements fluides et stables.Des capteurs de position linéaire,des capteurs de rotation,des capteurs d’inclinaison et des capteurs de pression permettent de surveiller en permanence les paramètres de fonctionnement, garantissant précision et sécurité à toutes les étapes du travail.
Pour que ces opérations soient effectuées de manière efficace et sûre, la plate-forme à ciseaux doit pouvoir compter sur un système fiable de détection des paramètres mécaniques,hydrauliques et de stabilité, afin de prévenir les situations à risque et d’assurer des performances constantes dans le temps.
Exigences et technologie:
Les plates-formes à ciseaux doivent garantir des levages verticaux et horizontaux sûrs, stables et précis, même en présence de charges variables, de surfaces irrégulières et de conditions environnementales difficiles. C’est pourquoi il est essentiel d’intégrer un système de capteurs avancé, capable d’assurer des mouvements fluides, un contrôle constant des paramètres opérationnels et une sécurité maximale pour l’opérateur. Les capteurs installés sur la machine surveillent l’inclinaison, la hauteur, la pression et la charge, contribuant ainsi à prévenir toute instabilité ou surcharge susceptible de compromettre la sécurité et les performances. Les solutions Gefran, conçues pour résister aux chocs, aux vibrations, à la poussière, à l’eau et aux températures extrêmes, garantissent une fiabilité même dans les applications les plus exigeantes.Les principales exigences technologiques sont les suivantes :
- Contrôle de l’angle de braquage ;
- Surveillance de l’inclinaison du véhicule ;
- Contrôle de la hauteur de la plate-forme ;
- Réglage du positionnement des stabilisateurs ;
- Contrôle de la charge de la nacelle.
Gefran propose une gamme complète de capteurs de position, d’inclinaison et de pression afin d’aider les fabricants de plates-formes à ciseaux à développer des machines sûres, efficaces et durables.
