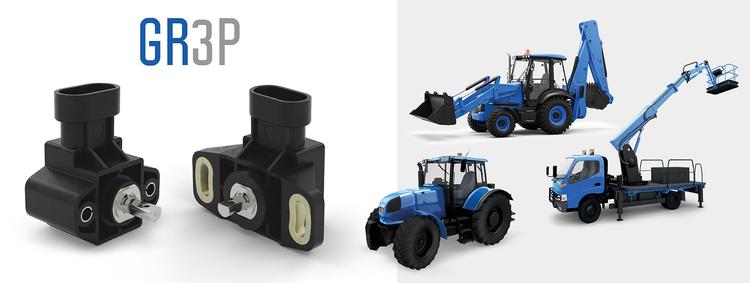

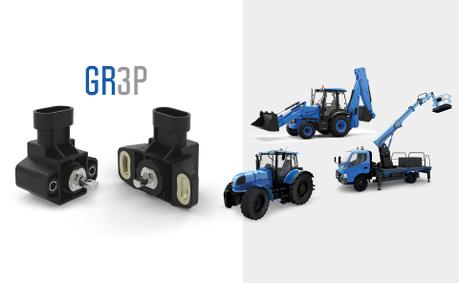

GR3P: le nouveau capteur rotatif Gefran pour machines mobiles

Disponible avec un entraxe de 50 mm ou 32 mm, différentes solutions de fixation, colliers et longueurs d’arbre, le GR3P garantit une intégration flexible dans les machines mobiles. Sa conception compacte et modulaire s’adapte aux exigences spécifiques de construction, ce qui le rend idéal pour la mesure des positions angulaires d’éléments rotatifs sur les machines hors route, les équipements agricoles, les grues, les plates-formes élévatrices, les chariots élévateurs, les machines de manutention et autres véhicules spéciaux.

Le GR3P est fabriqué à partir de matériaux robustes et spécifiques aux environnements difficiles : le boîtier en PPA (polyphthalamide) assure une résistance mécanique, thermique et chimique élevée, tandis que l’arbre en acier inoxydable AISI 316L garantit une protection supérieure contre la corrosion, même en présence d’agents agressifs et dans des conditions de fonctionnement difficiles. Conçu pour offrir une fiabilité maximale même à des températures élevées, le capteur maintient des performances constantes et précises jusqu’à 125 °C, ce qui le rend idéal pour les applications sur des machines mobiles et des véhicules hors route exposés à des conditions thermiques extrêmes. Le profil est complété par un indice de protection IP69K, qui rend le GR3P totalement étanche à la poussière, à l’eau et aux lavages à haute pression, et par une résistance élevée aux vibrations typiques des applications mobiles.

Choisir un capteur homologué E1 comme le GR3P, c’est opter pour une solution qui garantit une compatibilité électromagnétique maximale, une exigence fondamentale pour les applications sur les véhicules hors route et les machines mobiles. Cette certification garantit le bon fonctionnement du capteur même en présence de fortes interférences électromagnétiques, contribuant ainsi à maintenir des niveaux élevés de sécurité et de fiabilité opérationnelle. De plus, l’utilisation d’un composant déjà conforme aux normes internationales permet aux constructeurs de réduire les délais et les coûts de certification des véhicules, de simplifier les processus d’intégration et d’accélérer la mise sur le marché des nouvelles machines.

• Plage de mesure : ±15° … ±180°, programmable par intervalles de 5
• Tension d’alimentation : 4,5…5,5 V CC ; 8…32 V CC
• Signal de sortie : 0,5…4,5 V ratiométrique (alimenté en 5 V CC) ; 0,5…4,5 V ; 0…10 V ; 4…20 mA
• Connexions électriques : AMP 3P Superseal 2820087-1
• Système de fixation : œillets ; trous circulaires
• Actionnement : arbre seul ; arbre et levier +
• Résolution : 12 bits
• Linéarité : ±0,5 % FS
• Température d’utilisation et coefficient de température : -40… +125 °C (-40…+175 °F) ; ±50 ppm/°C (typ.)
• Vibrations : 20 g – 10 Hz … 2000 Hz IEC 60068-2-6
• Chocs : 50 g 11 ms IEC 60068-2-27
• Compatibilité électromagnétique : 2014/30/UE Compatibilité électromagnétique (CEM)
• Durée de vie : 35 millions d’opérations (course ±75°)
• Indice de protection IP : IP69K

Gefran est le partenaire idéal pour ceux qui travaillent dans le secteur des machines mobiles et recherchent des solutions fiables, performantes et sur mesure. Grâce à une gamme complète de capteurs dédiés aux applications mobiles, notamment les chariots de manutention, les engins de terrassement et les machines agricoles, Gefran est en mesure d’offrir des technologies spécifiques en fonction des différentes exigences d’application. À cela s’ajoute un support technique qualifié et un réseau commercial international dédié, capable d’accompagner le client à chaque étape du projet. Avec huit sites de production et une présence étendue sur les principaux marchés mondiaux, Gefran est une référence dans le domaine des capteurs pour applications mobiles, offrant des solutions robustes, certifiées et prêtes à relever les défis des applications les plus exigeantes.
