Applications

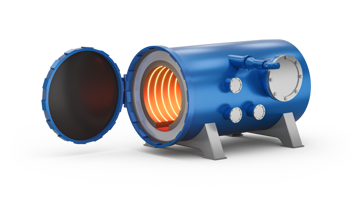

Le traitement thermique au four à vide est un processus avancé utilisé pour modifier les propriétés des métaux, garantissant une précision et une qualité élevées. Ces fours fonctionnent dans des environnements sans oxygène, évitant ainsi la contamination et l’oxydation du produit fini. L’essentiel du processus tient dans le contrôle précis de la température, pouvant atteindre des valeurs très élevées, souvent supérieures à 1 500 °C, maintenues avec des tolérances minimales.
Besoins:
Contrôle de la température du processus thermique
En savoir plus
Enregistrement numérique des variables de processus
En savoir plus
Seuil de sécurité de température élevée du four
En savoir plus
Contrôle des charges de chauffage électriques
En savoir plus
Mesure de la température du processus thermique
En savoir plus
Besoin:
Contrôle de la température du processus thermique
La température est la variable la plus critique dans le traitement thermique des métaux. Un contrôle précis et répétable est essentiel pour garantir une production constante et de qualité. Ceci est particulièrement important dans les secteurs de l’aérospatiale et de l’aviation, où la précision doit respecter des réglementations telles que AMS2750 et CQI-9. Dans les fours à vide, le système de contrôle doit générer un profil thermique détaillé, avec plusieurs étapes de chauffage et de refroidissement, chacune avec des paramètres spécifiques. Seul un contrôle minutieux permet de respecter les spécifications métallurgiques et d’assurer la conformité du produit final.
Solution:
Le régulateur 1850 représente la solution idéale pour un contrôle précis et fiable de la température du four. Grâce à un algorithme de régulation très performant, il assure le respect des spécifications thermiques requises par les matériaux traités.
Certifié AMS2750 pour l’aérospatiale et CQI-9 pour l’automobile, le régulateur 1850 convient à ces applications qui nécessitent un haut niveau de précision dans le contrôle thermique.
Principales caractéristiques :
- Génération de profils de valeur de consigne ;
- Sorties de contrôle pour SSR et vannes motorisées ;
- Interface LCD couleur ;
- Messages de diagnostic multilingues ;
- Fonctions logiques et mathématiques.
Besoin:
Enregistrement numérique des variables de processus
L’enregistrement des températures lors des traitements thermiques est essentiel pour garantir la qualité et la sécurité des matériaux traités. La surveillance et la documentation précises des paramètres thermiques garantissent une réponse du cycle de traitement aux spécifications requises, évitant ainsi les défauts et les variations du produit final. De plus, l’enregistrement est une exigence clé pour se conformer aux réglementations et normes de l’industrie, telles que AMS2750 et CQI-9, qui sont particulièrement strictes dans les secteurs de l’aérospatiale et de l’automobile. Ce processus nous permet également de suivre chaque lot de production, garantissant ainsi une fiabilité totale du processus de production.
Régulateur PID jusqu'à 16 boucles , enregistreur, programmateur, interface graphique tactile 7”
Solution:
La proposition de Gefran pour l’enregistrement des données est représentée par le régulateur multifonction 3850T, un appareil qui intègre diverses fonctions, dont une fonction d’enregistrement de données efficace conforme aux spécifications ASM2750 et CQI-9. Cette fonction associée à l’horloge temps réel est capable d’archiver les données de processus, les signaux d’entrée/sortie numériques et les états d’alarme.
Principales caractéristiques :
- Interface graphique à écran tactile ;
- Archivage en format ouvert ou crypté ;
- Exportation des fichiers localement ou via un réseau Ethernet ;
- Exportation de données au format .CSV où .PDF.
Besoin:
Seuil de sécurité de température élevée du four
Pour protéger le système et assurer la sécurité de l’opérateur en cas de surchauffe du four, il est nécessaire d’adopter des dispositifs adaptés, appelés seuils de sécurité. Une chaleur excessive peut compromettre l’intégrité du four, endommageant les résistances, les capteurs et les revêtements réfractaires, avec un risque d’incendie, d’explosion ou de défaillance mécanique. En cas de dysfonctionnement du système primaire et de dépassement du seuil, le système de sécurité intervient automatiquement en activant des alarmes et en arrêtant le système, évitant ainsi les dommages et protégeant le personnel. Sur le marché américain, la réglementation Factory Mutual (FM) exige des appareils certifiés pour garantir un fonctionnement correct si la température autorisée est dépassée.
Les indicateurs de sécurité 650L (48×48) et 1250L (48×96) certifiés Factory Mutual (FM) sont des dispositifs conçus pour détecter les surchauffes dans les processus de chauffage industriels et activer un signal qui met le système en sécurité. Pour faciliter l’installation et l’utilisation, ils sont fournis avec une configuration d’usine prête à l’emploi, incluant la fonction mémoire de rétention d’alarme, qui nécessite un acquittement par l’opérateur. La reconnaissance peut se faire via un bouton frontal dédié (R rouge), une entrée numérique en option ou une ligne série. L’écran LCD affiche des messages clairs qui guident l’opérateur dans l’identification de l’état du système, rendant l’intervention simple et immédiate.
Besoin:
Contrôle des charges de chauffage électriques
Dans les fours à vide, le traitement thermique des métaux nécessite des températures très élevées, supérieures à 1 500 °C. Pour atteindre ces niveaux, des éléments chauffants en matériaux spéciaux (molybdène, tungstène ou graphite) sont utilisés, résistants aux conditions extrêmes.
La gestion de l’énergie dans le chauffage électrique industriel est essentielle pour garantir l’uniformité de la température, l’efficacité et la continuité opérationnelle. Les systèmes doivent s’adapter à différentes charges – des résistances linéaires aux transformateurs – tout en maintenant la stabilité même avec des variations de processus. Des solutions flexibles sont nécessaires, avec des diagnostics avancés, une compatibilité avec les protocoles modernes et une intégration E/S efficace. Des systèmes compacts et robustes garantissent la sécurité, l’efficacité et la réduction des temps d’arrêt des installations.
Dans le chauffage électrique, pour assurer des températures de traitement supérieures à 1 000 °C, on utilise des Power Controller, des dispositifs intelligents qui gèrent la puissance électrique avec précision et efficacité.
Les principales caractéristiques de la série GPC sont :
- Coupures de courant de 40 à 600 A ;
- Configurations monophasées, biphasées et triphasées ;
- Modes de contrôle configurables ;
- Diagnostic intégré ;
- Connectivité de bus de terrain.
Besoin:
Mesure de la température du processus thermique
La température est la variable la plus critique dans les processus de traitement thermique. Des tests précis sont essentiels pour garantir les propriétés mécaniques requises, la répétabilité du processus, la conformité aux normes de qualité et la sécurité opérationnelle. La sonde de température doit fonctionner dans des environnements à haute température, garantissant une mesure stable et continue. La gaine qui protège l’élément sensible, généralement un thermocouple, est fondamentale. Dans les applications de four à vide, cette gaine doit résister à des températures élevées et nécessite l’utilisation de matériaux à faible dégazage pour éviter la contamination dans l’environnement sous vide, garantissant une mesure précise et stable dans le temps.
Solution:
Les sondes de température de la série TC9, équipées d’un élément de détection à thermocouple, représentent une solution idéale pour les applications de traitement thermique avec des températures allant jusqu’à 1600 °C. La possibilité de choisir le type de thermocouple, la plage de mesure, la longueur d’installation et le matériau de la gaine permet une grande polyvalence d’utilisation.
Le Principe de fonctionnement

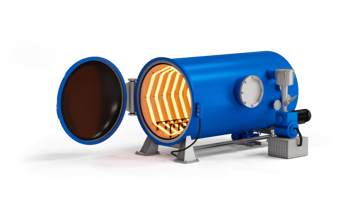

Les fours à vide sont la solution idéale pour ceux qui ont besoin de traitements thermiques extrêmement précis dans un milieu contrôlé et exempt de contamination. En éliminant l’air et l’oxygène de la chambre de traitement, ces systèmes éliminent le risque d’oxydation et garantissent une pureté maximale du matériau, minimisant ainsi l’usinage post-traitement.
Grâce à la répartition uniforme de la chaleur, les fours à vide garantissent des résultats homogènes et répétables, essentiels pour les applications dans les secteurs aérospatial, médical, automobile et métallurgique. L’intégration de technologies avancées pour le contrôle de la température et de la pression permet de gérer chaque phase du processus avec une extrême précision.
Le chauffage électrique, associé à des systèmes de contrôle intelligents, offre une efficacité énergétique élevée, optimisant la consommation et les performances. Un choix stratégique pour ceux qui privilégient la qualité, la fiabilité et la durabilité.
Exigences et technologie
Dans les fours à vide, un contrôle précis de la température est un élément stratégique pour garantir des processus fiables, répétables et de très haute qualité. Pour répondre aux besoins des secteurs les plus exigeants — tels que l’aérospatiale, le médical et l’automobile — des systèmes numériques avancés sont utilisés, notamment des régulateurs PID, capables de gérer chaque phase du cycle thermique avec une précision extrême.
En raison de l’absence d’air, les fours à vide nécessitent des résistances électriques spéciales, comme celles en graphites ou en silicium-molybdène (SiC), qui peuvent fonctionner à des températures extrêmes. Dans ce contexte, la maîtrise de la puissance électrique devient cruciale.
C’est là qu’interviennent les Power Controller, des appareils intelligents conçus pour optimiser l’énergie de manière dynamique et réactive, améliorant ainsi les performances, la sécurité et l’efficacité énergétique. Une technologie qui garantit non seulement d’excellents résultats, mais également une gestion durable et intelligente du processus thermique.
