Applications

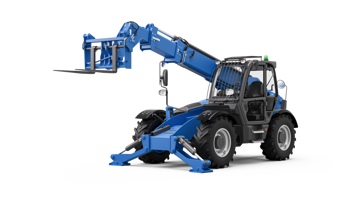

Le chariot télescopique est un engin polyvalent largement utilisé sur les chantiers de construction et dans la manutention industrielle. Grâce à la combinaison d’une flèche extensible, d’une couronne d’orientation rotative et de stabilisateurs, il peut soulever, transporter et positionner des charges même à de grandes hauteurs et distances. L’intégration de capteurs avancés garantit un contrôle constant de la stabilité, des manœuvres de précision et une sécurité dans les conditions de fonctionnement les plus complexes.
Besoins:
Vérification de la position des pédales de commande
En savoir plus
Mesure de l'angle de braquage
En savoir plus
Détection de la position de la flèche
En savoir plus
Surveillance de l'inclinaison du véhicule
En savoir plus
Réglage du positionnement des stabilisateurs
En savoir plus
Surveillance de la pression du circuit hydraulique
En savoir plus
Besoin:
Vérification de la position des pédales de commande
Un contrôle précis de la position des pédales de commande (par exemple l’accélérateur) est essentiel pour garantir une précision maximale dans la gestion des mouvements et des performances d’un chariot télescopique. Un système de détection fiable permet à l’opérateur de moduler la vitesse et la puissance, rendant les manœuvres plus fluides et plus sûres. Cela réduit la consommation d’énergie, optimise les performances de la machine et préserve sa durée de vie.
Solution:
Gefran propose le capteur rotatif GRA, une solution robuste et polyvalente, capable de garantir des performances stables.
- La technologie Hall sans contact garantit la stabilité des mesures et une longue durée de vie.
- Il est disponible avec une sortie redondante et avec diverses interfaces électriques, analogiques et numériques.
- Résistant aux chocs, aux vibrations et aux températures élevées.
Besoin:
Mesure de l'angle de braquage
Le contrôle de l’angle de braquage est une exigence essentielle pour garantir une maniabilité sûre et efficace du chariot télescopique lors du positionnement du véhicule. Un système de détection précis permet à l’opérateur de gérer avec précision les mouvements, réduisant ainsi le risque d’erreurs et améliorant la stabilité même dans des espaces restreints ou sur des terrains complexes. Le résultat est une productivité accrue, une protection de l’intégrité de la machine et une utilisation conforme aux normes de sécurité.
Solution:
Pour un contrôle de braquage précis et fiable, Gefran propose le capteur rotatif sans arbre GRN car :
- Utilise la technologie magnétique à effet Hall sans contact, idéale pour les mouvements répétitifs et une longue durée de vie ;
- Compact et simple à installer ;
- Offre une haute résistance aux chocs, aux vibrations et à l’eau, garantissant des performances constantes même dans des environnements difficiles.
Besoin:
Détection de la position de la flèche
Un contrôle précis de la position linéaire et angulaire de la flèche télescopique est essentiel pour garantir des mouvements précis et sûrs lors des opérations de levage. Un système de détection fiable permet à l’opérateur de régler avec précision l’extension et l’inclinaison, garantissant un positionnement optimal de la charge même dans des conditions de fonctionnement complexes. Cette fonctionnalité réduit le risque d’erreurs, améliore la stabilité et l’efficacité de production de la machine dans les activités de manutention.
Pour une surveillance précise et fiable de la flèche, Gefran propose le capteur GSH-A :
- Capteur 2 en 1, qui peut mesurer à la fois la position linéaire et l’inclinaison ;
- Disponible avec des sorties redondantes pour la mesure linéaire et d’inclinaison ;
- Design robuste et compact, adapté à une installation à l’intérieur ou à l’extérieur de la flèche.
Besoin:
Surveillance de l'inclinaison du véhicule
La surveillance de l’inclinaison de la base d’un chariot télescopique est essentielle pour garantir la stabilité et la sécurité opérationnelles. Une détection identifie les inclinaisons critiques par rapport à la position idéale, réduisant ainsi le risque de renversement. Cette fonction assure un support stable même sur un terrain accidenté, protège l’opérateur et l’équipement et améliore l’efficacité des manœuvres de levage, préservant la fiabilité et la durabilité de la machine.
Solution:
- Capteur dont le design compact simplifie l’installation, même dans de petits espaces;
- Conçu pour résister aux chocs, aux impacts et aux vibrations.
Besoin:
Réglage du positionnement des stabilisateurs
Le positionnement correct des stabilisateurs est essentiel pour garantir la stabilité et la sécurité de fonctionnement des chariots télescopiques. Une surveillance précise garantit que chaque stabilisateur est correctement étendu et ancré au sol, réduisant ainsi le risque de déséquilibre ou de renversement lors des opérations de levage. Cela permet à l’opérateur de travailler de manière plus sûre et plus contrôlée, augmentant l’efficacité des manœuvres et prolongeant la durée de vie de la machine.
Pour garantir le positionnement correct des stabilisateurs et garantir la stabilité de la machine, Gefran propose un capteur de position linéaire à fil associé à un transmetteur de pression.
Capteur de position linéaire à commande filaire GSH-S
- Technologie à effet Hall sans contact pour une longue durée de vie ;
- Design robuste, conçu pour résister aux chocs et aux vibrations ;
- Disponible avec des interfaces numériques et analogiques.
Capteurs de pression KM
- Design compact, s’intègre facilement même dans de petits espaces ;
- Résistance aux chocs, aux vibrations et aux températures élevées ;
- Certifié SIL2/PLd, garantissant des normes élevées de sécurité fonctionnelle.
Besoin:
Surveillance de la pression du circuit hydraulique
La surveillance de la pression dans le circuit hydraulique est une fonction essentielle pour garantir l’efficacité et la fiabilité opérationnelle des chariots télescopiques. Un système de contrôle précis permet de détecter en temps réel toute anomalie ou variation par rapport aux valeurs optimales, évitant ainsi les pannes qui pourraient compromettre la sécurité et provoquer des temps d’arrêt de la machine. Cette fonctionnalité optimise les performances du système hydraulique, réduit les coûts de maintenance et augmente la durée de vie des composants.
Solution:
Pour un contrôle précis et sûr de la pression du circuit hydraulique, Gefran recommande les transducteurs de pression de la série KM car :
- Leur dimension réduite les rend faciles à installer, même dans des espaces limités ;
- Ils garantissent une haute résistance aux chocs, aux vibrations et aux températures élevées ;
- Ils sont certifiés SIL2/PLd, garantissant des normes élevées de sécurité fonctionnelle.
Principe de fonctionnement:

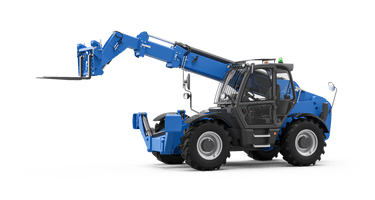

Le chariot télescopique combine les fonctions de levage vertical et de déplacement horizontal grâce à un bras extensible monté sur une couronne d’orientation qui permet d’atteindre des charges situées à différentes hauteurs et distances. Le moteur transmet la puissance aux systèmes hydrauliques qui actionnent le bras, la benne ou les fourches, tandis que les stabilisateurs assurent l’équilibre et la stabilité même pendant les opérations de levage les plus difficiles. La cabine de conduite abrite les commandes principales et les systèmes de contrôle qui gèrent la direction, l’extension du bras et le positionnement des accessoires.
Pour que toutes ces opérations soient effectuées de manière sûre, précise et efficace, le télescopique doit pouvoir compter sur un contrôle constant des paramètres mécaniques, hydrauliques et de stabilité.
Exigences et technologie:
Les chariots télescopiques doivent garantir stabilité, sécurité et précision lors des opérations de levage et de manutention de charges lourdes ou de personnes, souvent à grande hauteur et avec le bras déployé. C’est pourquoi les chariots télescopiques doivent intégrer des solutions de capteurs fiables, capables de résister aux vibrations, aux chocs, à la poussière, à l’humidité et aux températures extrêmes.
Les principales exigences technologiques sont les suivantes :
- contrôle de la position des pédales de commande ;
- contrôle de l’angle de braquage ;
- détection de la position du bras ;
- surveillance de l’inclinaison du véhicule ;
- réglage du positionnement des stabilisateurs ;
- surveillance de la pression du circuit hydraulique.
Gefran propose une gamme complète de capteurs de position linéaire, de capteurs rotatifs, de capteurs d’inclinaison et de capteurs de pression, conçus pour aider les fabricants de Chariots télescopiques à développer des machines sûres, efficaces et durables.
