La technologie Twiist
Le cœur de la technologie TWIIST est un capteur 3D à effet Hall, monté sur une carte électronique et couplé à un champ magnétique généré par un aimant hélicoïdal. Cette conception permet au capteur de se déplacer librement à l’intérieur de l’aimant de manière linéaire.
En mesurant la variation de l’angle du vecteur champ magnétique le long du boîtier cylindrique, il est possible de déterminer la position précise du circuit intégré de Hall et ainsi de mesurer précisément le déplacement. Cette approche permet une plus grande évolutivité de la longueur du capteur que les implémentations multi-puces Hall traditionnelles.
La technologie TWIIST est brevetée, garantissant une exclusivité et une innovation inégalées dans l’industrie.

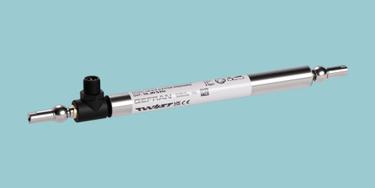

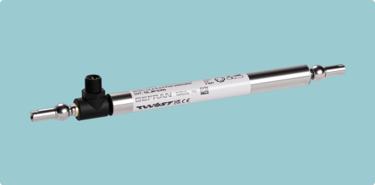

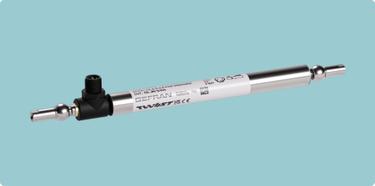

Capteurs de position Twiist
Les capteurs LS-A, LM-L et LM-C offrent une souplesse exceptionnelle grâce à leurs sorties analogiques et numériques, qui incluent FULL-Redundant, IO-Link et CANopen. Grâce à cette adaptabilité, ils représentent la solution idéale pour répondre aux exigences de l’Industrie 4.0 et pour une utilisation dans les véhicules mobiles.
La transmission numérique des variables de processus, telles que la position, la vitesse angulaire et l’accélération, s’effectue avec des performances élevées, garantissant une acquisition des données précise et une réponse rapide aux variations de position. Cela rend les transducteurs de la série TWIIST particulièrement efficaces dans les contextes qui nécessitent précision et réactivité, en fournissant des résultats fiables et rapides. Les capteurs sont disponibles avec des courses (p.e.) allant de 50 à 900 mm, ils offrent une linéarité typique de 0,15 % p.e. et une répétabilité de position de 0,05 % p.e.

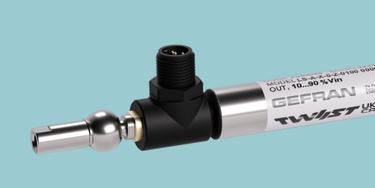

Ces capteurs sont conçus pour résister à des températures extrêmes, en fonctionnant efficacement sur une plage allant de -40 à +85 °C. Cela garantit leur intégrité et leur fonctionnalité même dans des conditions extrêmes, en maintenant des performances fiables et constantes. De plus, ils offrent de nombreuses options de raccordement mécanique, notamment des joints auto-alignants pour une simplicité d’installation maximale, facilitant ainsi l’intégration dans les différentes applications.
Correction automatique
Grâce à la présence d’articulations de fixation, les éventuels désalignements mécaniques lors de l’installation ou du mouvement des pièces sont automatiquement corrigés. Cela garantit des mesures précises et reproductibles, améliorant ainsi la fiabilité et la précision des mesures.
Maintenance prédictive
La technologie TWIIST permet de reconstruire une trajectoire tridimensionnelle de l’effecteur terminal de la machine surveillée, à l’aide de données brutes telles que l’angle d’inclinaison, l’accélération et la vitesse. Ces informations, associées aux données récupérables des versions IO-Link et CANopen, permettent de mettre en œuvre un contrôle approfondi des machines sur lesquelles ils sont installés.
De plus, la capacité de calcul intégrée du capteur offre des informations utiles pour les traitements ultérieurs à la périphérie ou dans le cloud, s’adaptant ainsi aux différents besoins d’automatisation.
Imperméabilité
Basée sur l’effet Hall, la technologie TWIIST est par définition sans contact, ce qui la rend insensible à l’usure des pièces mécaniques. L’électronique est enfermée dans un profilé en aluminium imperméable à la poussière et aux liquides environnants. Cela garantit une durée de vie et une fiabilité accrues du capteur, même dans des milieux difficiles.
Facilité de mise à jour
La mise à jour du micrologiciel via le chargeur de démarrage dans les versions IO-Link et CANopen permet une mise à jour rapide et facile directement sur le terrain. Cette fonctionnalité garantit que le capteur TWIIST est toujours à jour avec les derniers correctifs et les dernières améliorations disponibles.
