Applications
Traitement thermique : la technologie clé pour des performances supérieures
Les fours de traitement thermique sont des systèmes industriels essentiels, utilisés dans un large éventail de secteurs : des plus exigeants tels que l’automobile et l’aérospatiale, aux applications les plus courantes dans la mécanique de précision et la fabrication d’outils.
Ces installations jouent un rôle crucial dans la transformation des matériaux métalliques. Grâce à des cycles de chauffage et de refroidissement contrôlés, le métal modifie sa structure interne, acquérant les propriétés mécaniques et physiques nécessaires pour garantir des performances élevées, une fiabilité et une durabilité dans le temps.
Besoins:
Contrôle de la température du processus thermique
En savoir plus
Enregistrement numérique des variables de processus
En savoir plus
Seuil de sécurité de température élevée du four
En savoir plus
Contrôle des charges de chauffage électriques
En savoir plus
Mesure de la température du processus thermique
En savoir plus
Besoin:
Contrôle de la température du processus thermique
La température est la variable la plus critique dans le traitement thermique des métaux. Un contrôle précis et répétable est essentiel pour garantir une production constante et de qualité. Ceci est particulièrement important dans les secteurs de l’aérospatiale et de l’aviation, où la précision doit respecter des réglementations telles que AMS2750 et CQI-9. Dans les fours discontinus, le système de contrôle doit générer un profil thermique détaillé, avec plusieurs étapes de chauffage et de refroidissement, chacune avec des paramètres spécifiques. Seul un contrôle minutieux permet de respecter les spécifications métallurgiques et d’assurer la conformité du produit final.
Solution:
Le régulateur 1850 représente la solution idéale pour un contrôle précis et fiable de la température du four. Grâce à un algorithme de régulation très performant, il assure le respect des spécifications thermiques requises par les matériaux traités.
Certifié AMS2750 pour l’aérospatiale et CQI-9 pour l’automobile, le régulateur 1850 convient à ces applications qui nécessitent un haut niveau de précision du contrôle thermique.
Principales caractéristiques :
- Génération de profils de valeur de consigne ;
- Sorties de contrôle pour SSR et vannes motorisées ;
- Interface LCD couleur ;
- Messages de diagnostic multilingues ;
- Fonctions logiques et mathématiques.
Besoin:
Enregistrement numérique des variables de processus
L’enregistrement des températures lors des traitements thermiques est essentiel pour garantir la qualité et la sécurité des matériaux traités. La surveillance et la documentation précises des paramètres thermiques garantissent que le cycle de traitement répond aux spécifications requises, évitant ainsi les défauts et les variations dans le produit final. De plus, l’enregistrement est une exigence clé pour se conformer aux réglementations et normes de l’industrie, telles que AMS2750 et CQI-9, qui sont particulièrement strictes dans les secteurs de l’aérospatiale et de l’automobile. Ce processus nous permet également de suivre chaque lot de production, garantissant ainsi une fiabilité totale du processus de production.
Régulateur PID jusqu'à 16 boucles , enregistreur, programmateur, interface graphique tactile 7”
Solution:
La proposition de Gefran pour l’enregistrement des données est représentée par le régulateur multifonction 3850T, un appareil qui intègre diverses fonctions, dont une fonction d’enregistrement de données efficace conforme aux spécifications ASM2750 et CQI-9. Cette fonction associée à l’horloge temps réel est capable d’archiver les données de processus, les signaux d’entrée/sortie numériques et les états d’alarme.
Principales caractéristiques :
- Interface graphique à écran tactile ;
- Archivage en format ouvert ou crypté ;
- Exportation de fichiers localement ou via un réseau Ethernet ;
- Exportation de données au format .CSV où .PDF.
Besoin:
Seuil de sécurité de température élevée du four
Pour protéger le système et assurer la sécurité de l’opérateur en cas de surchauffe du four, il est nécessaire d’adopter des dispositifs adaptés, appelés seuils de sécurité. Une chaleur excessive peut compromettre l’intégrité du four, endommageant les résistances, les capteurs et les revêtements réfractaires, avec un risque d’incendie, d’explosion ou de défaillance mécanique. En cas de dysfonctionnement du système primaire et de dépassement du seuil, le système de sécurité intervient automatiquement en activant des alarmes et en arrêtant le système, évitant ainsi les dommages et protégeant le personnel. Sur le marché américain, la réglementation Factory Mutual (FM) exige des appareils certifiés pour garantir un fonctionnement correct si la température autorisée est dépassée.
Les indicateurs de sécurité 650L (48×48) et 1250L (48×96) certifiés Factory Mutual (FM) sont des dispositifs conçus pour détecter les surchauffes dans les processus de chauffage industriels et activer un signal qui met le système en sécurité. Pour faciliter l’installation et l’utilisation, ils sont fournis avec une configuration d’usine prête à l’emploi, incluant la fonction mémoire de rétention d’alarme, qui nécessite un acquittement par l’opérateur. La reconnaissance peut se faire via un bouton frontal dédié (R rouge), une entrée numérique en option ou une ligne série. L’écran LCD affiche des messages clairs qui guident l’opérateur dans l’identification de l’état du système, rendant l’intervention simple et immédiate.
Besoin:
Contrôle des charges de chauffage électriques
Dans le chauffage électrique industriel, la gestion de l’énergie est essentielle pour garantir l’uniformité de la température, l’efficacité énergétique et la continuité opérationnelle. Les applications nécessitent des systèmes capables de s’adapter à différents types de charges – des résistances linéaires aux transformateurs – tout en maintenant la stabilité même en présence de variations de processus.
Pour répondre à ces besoins, des solutions offrant une flexibilité de configuration, des diagnostics avancés pour la maintenance prédictive et une compatibilité avec les derniers protocoles de communication sont nécessaires. L’intégration efficace des E/S permet la gestion des signaux, de la retransmission des commandes à la surveillance des variables de processus.
Enfin, la nécessité d’une installation dans des espaces réduits rend indispensables des systèmes compacts et robustes, capables de garantir sécurité, efficacité et réduction des temps d’arrêt des installations.
Dans le chauffage électrique, pour assurer des températures de traitement supérieures à 1 000 °C, on utilise des Power Controllers, des dispositifs intelligents qui gèrent la puissance électrique avec précision et efficacité.
Les principales caractéristiques de la série GPC sont :
- Coupures de courant de 40 à 600 A ;
- Configurations monophasées, biphasées et triphasées ;
- Modes de contrôle configurables ;
- Diagnostic intégré ;
- Connectivité de bus de terrain.
Besoin:
Mesure de la température du processus thermique
La température est la variable la plus critique dans les processus de traitement thermique. Des tests précis sont essentiels pour garantir les propriétés mécaniques requises, la répétabilité du processus, la conformité aux normes de qualité et la sécurité opérationnelle. La sonde de température doit fonctionner dans des environnements à haute température, garantissant une mesure stable et continue. La gaine qui protège l’élément sensible, généralement un thermocouple, est fondamentale : en plus de résister aux températures élevées, elle doit résister à l’action des gaz de procédé présents dans le four, comme lors de la nitruration. C’est la raison pour laquelle il convient de choisir un matériau de revêtement approprié, afin de garantir fiabilité et durabilité dans le temps.
Solution:
Les sondes de température de la série TC8, équipées d’un élément de détection à thermocouple, représentent une solution idéale pour les applications de traitement thermique avec des températures allant jusqu’à 1 000 °C. La possibilité de choisir le type de thermocouple, la plage de mesure, la longueur d’installation et le matériau de la gaine permet une grande polyvalence d’utilisation. Par exemple, une gaine en acier AISI 316 est adaptée aux températures moyennes dans des atmosphères non agressives, tandis que l’alliage métallique à base de nickel-chrome-fer INCONEL 600 est plus adapté aux températures élevées dans des environnements agressifs, grâce à sa résistance aux gaz réactifs.
Principe de fonctionnement

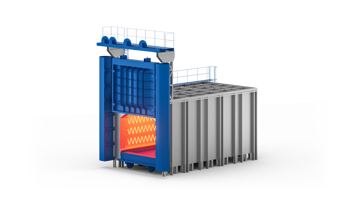

En matière de traitements thermiques, les fours à chambre (fours discontinus) représentent la solution la plus répandue et la plus appréciée en raison de leur grande polyvalence. L’ouverture frontale facilite le chargement de composants individuels ou de lots complexes, même avec des géométries irrégulières ou des matériaux délicats, rendant le processus simple et sûr.
Conçus pour des applications industrielles, ces systèmes sont équipés d’une chambre thermique fermée avec un revêtement interne en matériaux réfractaires, qui garantit une excellente isolation et un traitement uniforme sur toute la charge.
Avec des températures atteignant 1 000 °C, les fours à chambre sont idéaux pour une large gamme de traitements thermiques : trempe, revenu, recuit, normalisation et détente. Chaque procédé est géré selon un profil thermique précis, indispensable pour obtenir les propriétés métallurgiques souhaitées.
Fiables, flexibles et efficaces, les fours à chambre sont le choix parfait pour ceux qui recherchent des performances élevées et des résultats constants.
Exigences et technologie
Dans le traitement thermique, la température est le paramètre le plus délicat : elle doit être gérée avec une précision absolue et une stabilité constante afin de garantir des résultats fiables et conformes aux normes les plus strictes.
C’est pourquoi les systèmes modernes s’appuient sur des contrôleurs PID avancés, équipés d’algorithmes optimisés et de fonctions d’autoréglages, qui simplifient la gestion et assurent un contrôle intuitif et efficace de l’ensemble du processus. Le chauffage peut s’effectuer par l’intermédiaire de résistances électriques ou par combustion de gaz : dans le premier cas, le régulateur communique avec des Power Controller électroniques, qui modulent l’énergie thermique avec une extrême précision ; dans le second, il gère directement les vannes de gaz, garantissant réactivité et sécurité.
Mais la simple surveillance ne suffit pas : il est également essentiel d’enregistrer les tendances de température, notamment dans les secteurs hautement spécialisés comme l’aérospatiale et l’aéronautique, où la traçabilité des processus est essentielle pour certifier la qualité et se conformer aux réglementations les plus strictes.
Enfin, pour protéger le système et assurer la sécurité des opérateurs, il est indispensable d’intégrer des dispositifs de protection dédiés, tels que des seuils de sécurité contre la surchauffe, qui interviennent rapidement pour éviter les situations critiques.
