Applications
L’utilisation d’une machine à polir les métaux est une étape fondamentale dans les processus de finition de surface des métaux qui nécessitent des surfaces précises et parfaitement finies. Grâce à des systèmes abrasifs tels que des bandes, des disques ou des meules, la machine élimine les bavures, les oxydes et les défauts de surface, améliorant ainsi la qualité et l’aspect des composants.
Cette technologie est largement utilisée dans les processus de polissage des métaux, tant dans les contextes artisanaux que dans les lignes industrielles automatisées, où elle contribue à garantir l’uniformité de la finition, une qualité constante et une préparation correcte des surfaces métalliques pour les traitements ultérieurs.
Besoins:
Contrôle de la position du plan de travail
En savoir plus
Contrôle de la position de la lame
En savoir plus
Contrôle de la position des brosses
En savoir plus
Besoin:
Contrôle de la position du plan de travail
Il est essentiel de détecter avec précision la cote du plan de travail, car elle constitue la référence principale pour le positionnement des organes abrasifs. Cette valeur définit en effet le point zéro à partir duquel le mouvement correct est déterminé pendant toutes les phases d’usinage.
Connaître avec exactitude cette cote permet de régler la distance initiale, de déterminer avec précision la profondeur de finition et de garantir que l’avance de la tête de travail s’effectue toujours dans des conditions de fonctionnement idéales.
Pour le contrôle précis de la cote du plan de travail, on utilise les capteurs de position linéaire magnétostrictifs sans contact de la série WPG. La technologie sans contact élimine l’usure mécanique entre le capteur et le curseur, garantissant une longue durée de vie et une fiabilité dans le temps. La disponibilité de curseurs magnétiques à glissière ou flottants permet une intégration facile dans différentes configurations de machines, garantissant une grande précision de mesure grâce à la linéarité, la répétabilité et la faible hystérésis.
• Curseur magnétique à glissière ou flottant ;
• Sorties analogiques en tension ou en courant.
Avec la série WPG, Gefran propose des solutions conçues pour garantir précision, fiabilité et continuité opérationnelle dans les applications de finition de surface des métaux.
Besoin:
Contrôle de la position de la lame
Dans les machines de polissage des métaux équipées d’une bande abrasive, il est essentiel de surveiller avec précision la position de l’élément abrasif, qui ne subit généralement pas de déformations significatives pendant le traitement.
Une mesure directe de la position permet de contrôler avec précision la profondeur d’usinage, évitant ainsi un enlèvement excessif ou irrégulier de matière.
Pour la surveillance précise de la position dans les machines de polissage des métaux à bande abrasive, on utilise des capteurs de position linéaire potentiométriques avec palpeur de la série PY. La structure compacte et le ressort de rappel intégré garantissent le retour automatique de la tige à sa position initiale, assurant une mesure stable et fiable même dans des espaces d’installation réduits.
• Courses de 25 à 150 mm ;
• Connexions électriques à 3 ou 5 pôles.
Avec la série PY, Gefran propose des solutions conçues pour garantir la précision de mesure, la fiabilité et la facilité d’intégration dans les applications de finition de surface des métaux.
Besoin:
Contrôle de la position des brosses
Dans les machines de polissage des métaux, les brosses abrasives sont particulièrement indiquées pour leur capacité à s’adapter au profil de la pièce et à garantir une finition de surface uniforme. Cette solution est souvent utilisée dans les processus qui exigent une qualité esthétique élevée ou le traitement de surfaces irrégulières.
Pour obtenir des résultats constants, il est essentiel de contrôler avec précision la cote de fonctionnement des brosses, en assurant le point de contact correct avec la pièce. Un positionnement imprécis peut générer des pressions irrégulières ou réduire la qualité de la finition, tandis qu’un réglage correct maintient la profondeur d’usinage et la continuité du processus.
Solution:
Pour le contrôle précis de la hauteur des brosses dans les machines de polissage des métaux, on utilise les capteurs de position linéaire potentiométriques de la série LT. La technologie résistive exclusive garantit robustesse et fiabilité même en présence de vibrations, tandis que la simplicité d’installation facilite leur intégration dans différentes configurations de machines.
• Connexions électriques de 3 à 5 pôles ;
• Indice de protection IP60, IP65 ou IP67.
Avec la série LT, Gefran propose des solutions conçues pour garantir la précision des mesures, la stabilité opérationnelle et la fiabilité dans le temps dans les applications de finition de surface des métaux.
Le principe de fonctionnement

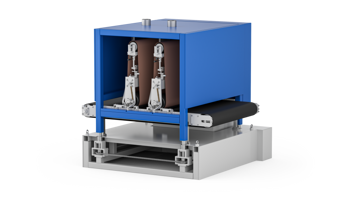

Le fonctionnement d’une machine à polir les métaux repose sur l’enlèvement contrôlé de matière à la surface de la pièce grâce à l’action d’éléments abrasifs en mouvement. Au cours du processus, le composant est placé dans la zone opérationnelle tandis que l’outil abrasif, généralement des bandes abrasives ou des brosses, tourne ou glisse à une vitesse régulée.
La bande abrasive, constituée d’un support flexible recouvert de grains abrasifs, glisse sur des rouleaux motorisés et garantit un usinage uniforme grâce au contrôle automatique de la tension, du centrage et de la distance par rapport à la pièce. Cette solution est particulièrement efficace pour obtenir une finition de surface constantedes métaux même sur de grandes surfaces.
Les brosses abrasives, réalisées avec des poils imprégnés ou des fils métalliques, ont quant à elles une action plus délicate et adaptable. Tournant avec une pression contrôlée, elles sont idéales pour l’ébavurage des bords, le satinage des surfaces et la finition des zones complexes.
Dans l’ensemble, le processus de polissage des métaux permet d’obtenir une finition homogène et reproductible, grâce à la combinaison de moteurs, de systèmes de contrôle et de capteurs de position qui garantissent stabilité et précision pendant le traitement.
Exigences et technologie
Pour garantir un processus de polissage des métaux précis et reproductible, il est essentiel de contrôler avec précision l’interaction entre les éléments abrasifs et la pièce à usiner placée sur le plan de travail. Une surveillance continue de leur positionnement permet de maintenir la pression de contact dans des paramètres optimaux, évitant ainsi un enlèvement excessif de matière et une finition de surface irrégulière.
Le contrôle de la position des organes abrasifs permet également à la machine de compenser l’usure progressive des outils, les éventuelles variations géométriques et les oscillations qui pourraient compromettre l’uniformité et la qualité de l’usinage. Il est ainsi possible de régler avec précision l’avance de la tête de travail tout en maintenant une profondeur d’usinage constante .
Ce contrôle continu contribue également à la sécurité opérationnelle, en empêchant les mouvements au-delà des limites fixées et en prévenant les conditions de surcharge. Dans l’ensemble, une gestion précise du positionnement améliore la précision, la répétabilité, la durée de vie des outils et la fiabilité de la machine.
